Altimètre double expulsion RRC3+ - Missile Works

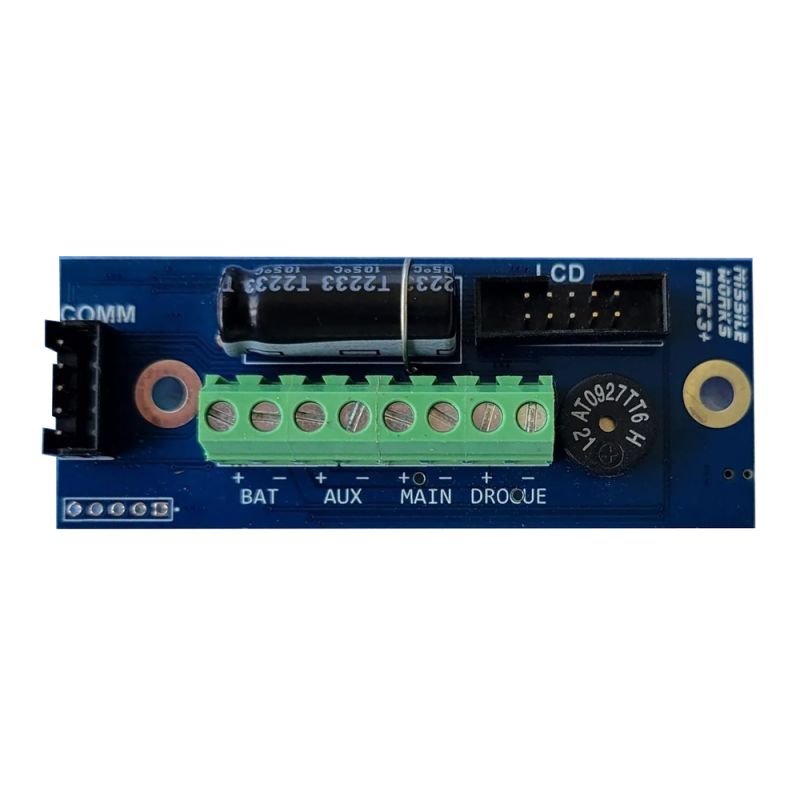

Le Rocket Recovery Controller 3+ (RRC3+) est un altimètre barométrique à double déploiement, doté des fonctionnalités des appareils haut de gamme, au prix de fonctionnalités plus modestes. Outre sa capacité de double déploiement de base, le RRC3+ est un enregistreur multi-vols, vous permettant de voler toute la journée, sans avoir à vous arrêter pour télécharger des données entre deux vols.

Le RRC3+ dispose également d'une troisième sortie auxiliaire, hautement flexible et programmable, permettant de gérer les phases de démarrage, les démarrages en vol, les événements de secours et bien d'autres applications. Le RRC3+ peut également prendre en charge la diffusion de données en temps réel en vol pour notre système de télémétrie RTx ou pour l'interface avec d'autres systèmes de contrôle personnalisés ou de radio de liaison descendante.

Malgré cette suite inégalée de capacités intrinsèques et d'évolutivité, le RRC3+ conserve son fonctionnement simple « acheter et piloter ». Vous pouvez littéralement y connecter une batterie et l'utiliser en double déploiement dès sa sortie de la boîte.

Les nouvelles fonctionnalités du RRC3+ incluent :

• Mesure seulement 65 mm x 25,5 mm et montage identique aux modèles RRC2+ et RRC2L
• Insensible au courant de décharge des batteries au lithium grâce aux sorties « IntelliFET » améliorées
• Sortie auxiliaire « IntelliFET » 4 A améliorée pour un allumage optimisé ou un allumage en grappe
• Prise en charge de tous les composants m3 (terminal LCD, interface UDC, Bluetooth) et du partage de connexion RTx
• Compatible avec les piles alcalines 9 V et programmable par bouton

Spécifications

Caractéristiques architecturales
· Microcontrôleur série MSP430 16 MHz 16 bits
· Mémoire flash SST 4 Mbits
· Capteur de pression MSI MS5607

Remarque : Ce capteur altimétrique haute résolution est doté d'un convertisseur analogique-numérique ΔΣ 24 bits, avec des coefficients internes calibrés en usine qui fournissent des mesures numériques précises de pression et de température sur 24 bits. La conception du RRC3 comprend également un système d'alimentation régulé dédié, exclusivement barométrique, et applique d'autres techniques de réduction du bruit pour des données de pression encore plus précises.

· 40 000 msl (typique) / 100 000 msl (max.)

Alimentation requise
· 3,5 VCC à 10,0 VCC / Optimisé pour une alimentation par pile 9 V
· 6 mA à 9 V au repos / 35 mA à 9 V en fonctionnement piézo et LED

Propriétés physiques
· Longueur : 65 mm
· Largeur : 25,5 mm
· Poids : environ 14 grammes

Événements de sortie
· Drogue / Principal / Auxiliaire
· 2 A / impulsion de 1 s Drogue et Principal

· 4 A / impulsion 1 s Aux

Enregistrement des données de vol
· 7 vols avec environ 28 minutes de données par vol
· Chaque vol enregistre l'altitude/la vitesse à 20 Hz et la température/la tension de la batterie à 1 Hz

Télémétrie des données de vol
· Flux série configurable à 0,5 Hz ou 1 Hz, 9 600 bps
· Horodatage, altitude, vitesse, température, événements

Retour IHM
· Fréquence programmable et buzzer magnétique extra puissant de 85 dB
· Indicateur d'état LED rouge haute efficacité

Périphériques et accessoires d'extension (non inclus)
· Câble d'interface USB UDC pour capturer les données de vol enregistrées
· Prise Terminal LCD pour une configuration rapide sur le terrain et la récupération des données. · Application PC mDACS pour l'analyse, la configuration et les tests de vol avancés. · Pack GPS/Télémétrie compatible avec le système RTx. · Module Bluetooth HC-06 pour les opérations d'interface mDACS sans fil.
