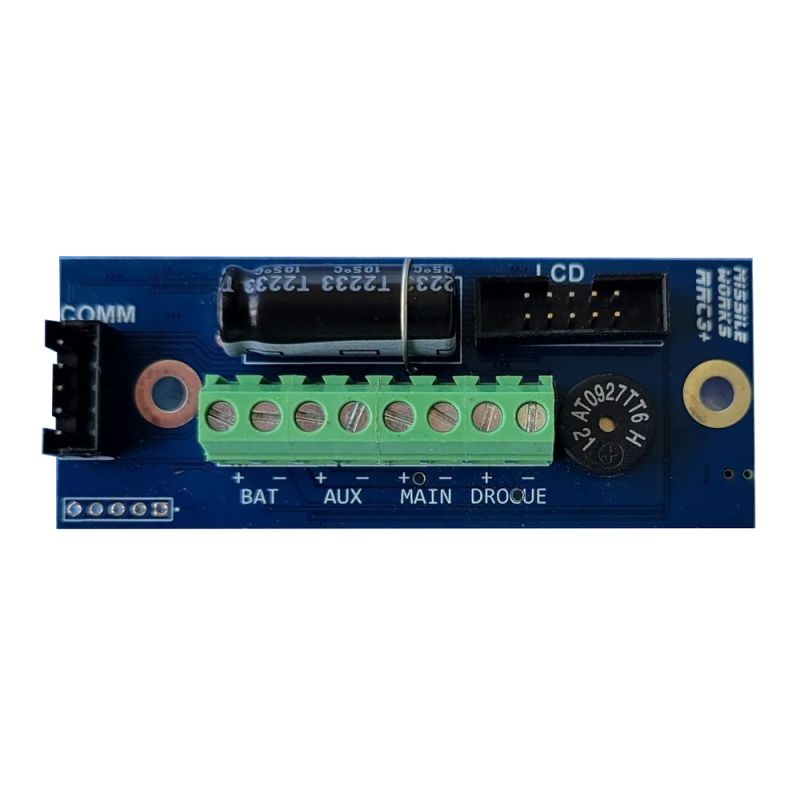

RRC3+ Doppelauswurf Höhenmesser - Missile Works

Der Rocket Recovery Controller 3+ (RRC3+) ist ein barometrischer Höhenmesser mit Doppelauslösefunktion. Er bietet die Funktionen von High-End-Geräten, jedoch zu Lasten von Geräten mit geringerem Funktionsumfang. Neben der grundlegenden Doppelauslösefunktion ist der RRC3+ ein Mehrflug-Aufzeichnungsgerät, das Ihnen ganztägige Flüge ermöglicht, ohne zwischen den Flügen anhalten und Daten herunterladen zu müssen.

Der RRC3+ bietet außerdem einen dritten, hochflexiblen und programmierbaren „Auxiliary“-Ausgang für Staging, Luftstarts, Backup-Ereignisse und eine Vielzahl weiterer Anwendungen. Der RRC3+ unterstützt außerdem Echtzeit-Datenstreaming im Flug für unser RTx-Telemetriesystem oder die Schnittstelle zu anderen kundenspezifischen Steuerungs- oder Downlink-Funksystemen.

Trotz dieser konkurrenzlosen Ausstattung an intrinsischen Funktionen und Erweiterbarkeit bleibt der RRC3+ seinem einfachen „Buy it and fly it“-Prinzip treu. Sie können einen Akku anschließen und ihn sofort nach dem Auspacken mit zwei Einsatzmöglichkeiten fliegen.

Zu den neuen Funktionen des RRC3+ gehören:

• Maße: nur 65 mm x 25,5 mm, Montage identisch zum RRC2+ und RRC2L
• Unempfindlich gegen Entladestrom von Lithium-Batterien dank verbesserter „IntelliFET“-Ausgangsereignisse
• Verbesserter 4A-fähiger „IntelliFET“-AUX-Ausgang für verbessertes Staging oder Cluster-Zündungen
• Unterstützt alle m3-Komponenten (LCD-Terminal, UDC-Schnittstelle, Bluetooth) und RTx-Tethering
• Weiterhin 9-V-Alkalibatterie-kompatibel und per Tastendruck programmierbar

Spezifikationen

Architekturmerkmale
· 16 MHz 16-Bit MSP430-Serie mCU
· 4 Mbit SST-Flash-Speicher
· MSI MS5607 Drucksensor

Hinweis: Dieser hochauflösende Höhensensor verfügt über einen 24-Bit ΔΣ-ADC mit intern werkseitig kalibrierten Koeffizienten, die präzise digitale 24-Bit-Druck- und Temperaturwerte liefern. Das RRC3-Design bietet außerdem ein spezielles, nur auf Barometerdruck geregeltes Stromversorgungssystem und nutzt weitere Rauschunterdrückungstechniken zur weiteren Genauigkeit der Druckdaten.

· 40.000 m ü. M. (typisch) / 100.000 m ü. M. (max.)

Strombedarf
· 3,5 VDC bis 10,0 VDC / Optimiert für 9-V-Batteriebetrieb
· 6 mA bei 9 V Ruhespannung / 35 mA bei 9 V im Piezo- und LED-Betrieb

Physikalische Eigenschaften
· Länge 65 mm
· Breite 25,5 mm
· Gewicht ~14 Gramm

Ausgangsereignisse
· Bremstrichter / Haupt- / Zusatztrichter
· 2 A / 1 Sek. Impuls Bremstrichter & Hauptanschluss

· 4 A / 1 Sek. Impuls Aux

Flugdatenaufzeichnung
· 7 Flüge mit ca. 28 Minuten Daten pro Flug
· Jeder Flug zeichnet 20 Hz Höhe/Geschwindigkeit und 1 Hz Temperatur/Batteriespannung auf

Flugdatentelemetrie
· 0,5 Hz oder 1 Hz 9600 bps konfigurierbarer serieller Datenstrom
· Zeitstempel, Höhe, Geschwindigkeit, Temperatur, Ereignisse

HMI-Feedback
· Programmierbare Frequenz und extra lauter 85 dB magnetischer Summer
· Hocheffiziente rote LED-Statusanzeige

Erweiterbare Peripheriegeräte und Zubehör (nicht im Lieferumfang enthalten)
· UDC-USB-Schnittstellenkabel zur Erfassung aufgezeichneter Flugdaten
· Steckbares LCD-Terminal für Schnelle Feldkonfiguration und Datenabruf
· mDACS-PC-Anwendung für erweiterte Fluganalyse, Konfiguration und Tests
· GPS-/Telemetriepaket mit RTx-System
· HC-06 Bluetooth-Modul für drahtlosen mDACS-Schnittstellenbetrieb
