Altimetro doppia espulsione RRC3+ - Missile Works

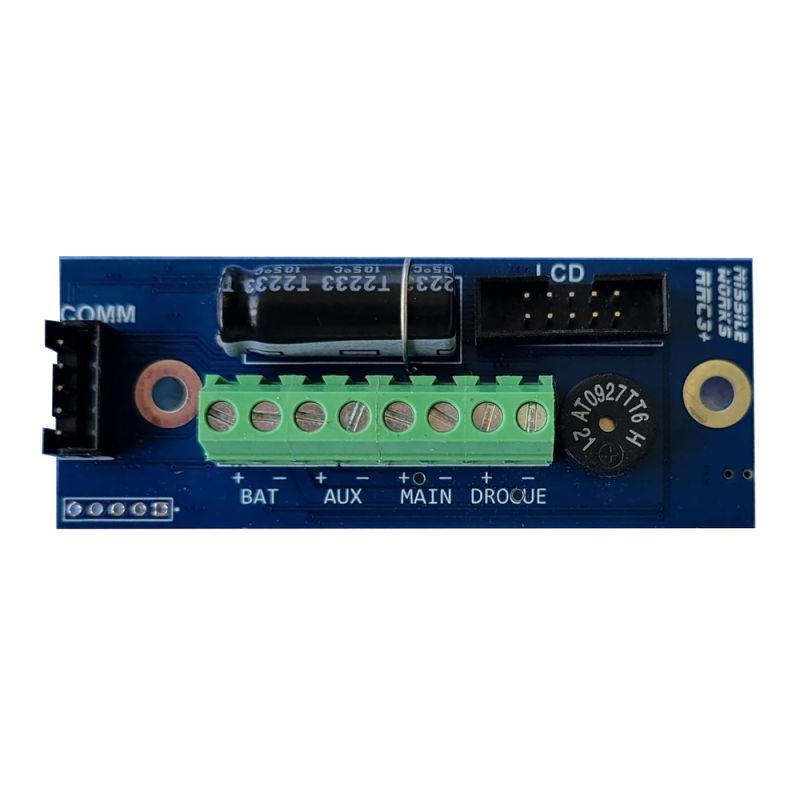

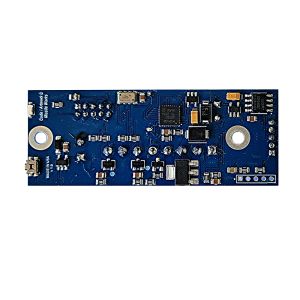

Il Rocket Recovery Controller 3+ (RRC3+) è un altimetro barometrico per doppia espulsione, con le caratteristiche di una unità di fascia alta, ma al costo di quelle con funzionalità più modeste. Oltre alla capacità di base di comandare la doppia espulsioen del paracadute, l'RRC3+ è un'unità di registrazione multi-volo, che consente di volare per tutto il giorno, senza la necessità di fermarsi e scaricare dati tra un volo e l'altro.

L'RRC3+ offre anche una terza uscita "ausiliaria" altamente flessibile e programmabile, che può comandare staging, accensioni in volo, eventi di backup e una serie di altre applicazioni. L'RRC3+ può anche supportare lo streaming di dati in tempo reale in volo per il sistema di telemetria RTx di Missile Works o per l'interfaccia con altri sistemi di controllo personalizzati o sistemi radio downlink.

Nonostante questa completa suite di funzionalità intrinseche ed espandibilità, l'RRC3+ mantiene comunque la sua semplicità operativa "buy-and-fly". Puoi letteralmente collegare una batteria ed usarlo per la doppia espulsione subito dopo averlo tolto dalla confezione.

Le nuove caratteristiche integrate dell'RRC3+ includono:

• Misura solo 65 mm x 25,5 mm e si monta in modo identico all'RRC2+ e all'RRC2L
• Insensibile alla corrente di scarica della batteria al litio grazie all'uscita "IntelliFET" potenziata
• Uscita AUX "IntelliFET" potenziata da 4 A per l'accensione di cluster o per lo staging
• Supporta tutti i componenti m3 (terminale LCD, interfaccia UDC, Bluetooth) e il tethering RTx
• Compatibile con batterie alcaline da 9 V e programmabile tramite pulsante

Specifiche

Caratteristiche architetturali
· MCU serie MSP430 da 16 MHz e 16 bit
· Memoria Flash SST da 4 Mbit
· Sensore di pressione MSI MS5607

Nota: questo sensore altimetro ad alta risoluzione è dotato di un ADC ΔΣ a 24 bit, con coefficienti interni calibrati in fabbrica che forniscono una misurazione digitale precisa di pressione e temperatura a 24 bit. Il design dell'RRC3+ fornisce anche un sistema di alimentazione regolato dedicato "solo barometrico" e applica altre tecniche di riduzione del rumore per una maggiore precisione dei dati di pressione.

· 40.000 msl (tipico) / 100.000 msl (max)

Requisiti di alimentazione
· Da 3,5 VCC a 10,0 VCC / Ottimizzato per alimentazione a batteria da 9 V
· 6 mA a 9 V a riposo / 35 mA a 9 V durante il funzionamento di beeper e LED

Proprietà fisiche
· Lunghezza 65 mm
· Larghezza 25,5 mm
· Peso ~14 grammi

Eventi di uscita
· Drogue / Principale / Ausiliario
· 2 A / impulso di 1 sec Drogue & Principale

· Aux a impulsi 4A / 1 sec

Registrazione dei dati di volo
· 7 voli con ~28 minuti di dati ciascuno
· Ogni volo registra altitudine/velocità a 20 Hz e temperatura/tensione della batteria a 1 Hz

Telemetria dei dati di volo
· Flusso seriale configurabile a 0,5 Hz o 1 Hz 9600 bps
· Timestamp, Altitudine, Velocità, Temperatura, Eventi

Feedback HMI
· Frequenza programmabile e buzzer magnetico extra forte da 85 dB
· Indicatore di stato a LED rosso ad alta efficienza

Periferiche di espansione e accessori (non inclusi)
· Cavo di interfaccia USB UDC per l'acquisizione dei dati di volo registrati
· Terminale LCD a innesto per una rapida configurazione sul campo e recupero dati
· Applicazione mDACS per PC per analisi, configurazione e test di volo avanzati
· Pacchetto GPS/Telemetria compatibile con il sistema RTx
· Modulo Bluetooth HC-06 per operazioni di interfaccia mDACS wireless
