Výškoměr dvojité vyhození RRC3+ - Missile Works

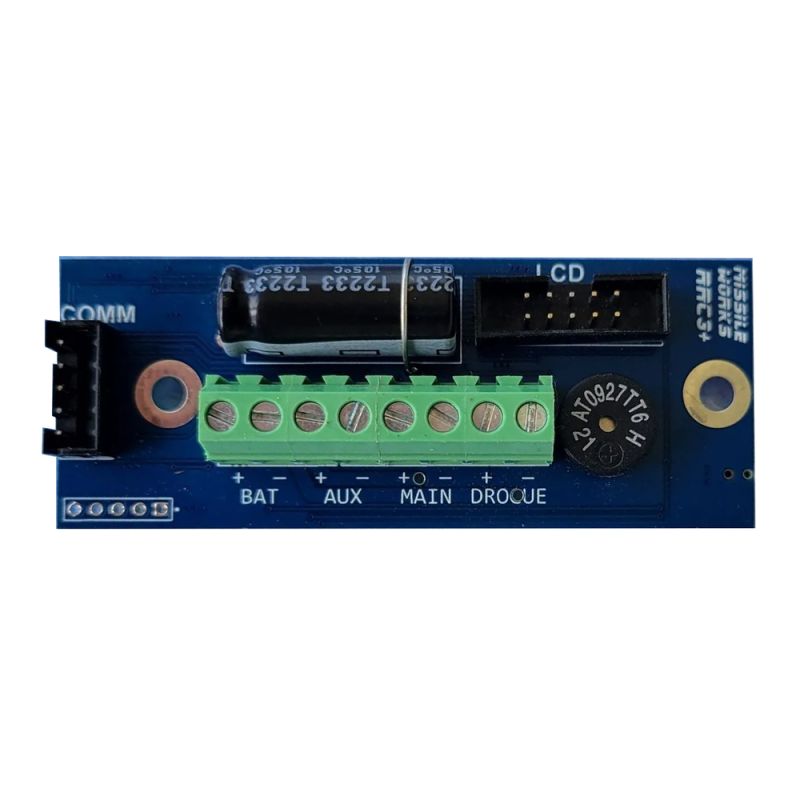

Rocket Recovery Controller 3+ (RRC3+) je barometrický výškoměr s dvojitým nasazením, který nabízí funkce špičkových jednotek za cenu těch se skromnější sadou funkcí. Kromě základní možnosti dvojitého nasazení je RRC3+ také jednotkou pro záznam více letů, která vám umožňuje létat celý den, aniž byste museli mezi lety zastavovat a stahovat data.

RRC3+ také poskytuje třetí, vysoce flexibilní a programovatelný „pomocný“ výstup, který umožňuje přípravu na start, starty ze vzduchu, záložní události a řadu dalších aplikací. RRC3+ může také podporovat streamování dat v reálném čase za letu pro náš telemetrický systém RTx nebo pro propojení s jinými vlastními řídicími nebo downlink rádiovými systémy.

Navzdory této bezkonkurenční sadě inherentních funkcí a rozšiřitelnosti si RRC3+ stále zachovává své jednoduché operace typu „koup a leť“. Doslova můžete připojit baterii a „dvojitě ji rozložit“ hned po vybalení z krabice.

Mezi nově začleněné funkce RRC3+ patří:

• Měří pouze 65 mm x 25,5 mm a montuje se identicky jako RRC2+ a RRC2L
• Odolný vůči vybíjecímu proudu lithiové baterie díky vylepšeným výstupním událostem „IntelliFET“
• Vylepšený pomocný výstup „IntelliFET“ s proudem 4 A pro vylepšené zapalování nebo zapalování clusteru
• Podporuje všechny komponenty m3 (LCD terminál, rozhraní UDC, Bluetooth) a tethering RTx
• Stále kompatibilní s 9V alkalickou baterií a programovatelná tlačítka

Specifikace

Architektonické prvky
· 16MHz 16bitový mikrokontrolér řady MSP430
· 4Mbit SST flash paměť
· Tlakový senzor MSI MS5607

Poznámka: Tento výškoměr s vysokým rozlišením má 24bitový ΔΣ ADC s interními kalibrovanými koeficienty z výroby, které poskytují přesný 24bitový digitální tlak a teplotu. Konstrukce RRC3 také poskytuje specializovaný regulovaný napájecí systém „pouze pro barometrický tlak“ a používá další techniky redukce šumu pro další zpřesnění údajů o tlaku.

· 40K MSL (typicky) / 100K MSL (max.)

Požadavky na napájení
· 3,5 VDC až 10,0 VDC / Optimalizováno pro napájení z 9V baterie
· 6 mA při 9V v klidovém stavu / 35 mA při 9V během provozu s piezoelektrickým senzorem a LED diodami

Fyzikální vlastnosti
· Délka 65 mm
· Šířka 25,5 mm
· Hmotnost ~14 gramů

Výstupní události
· Snížení proudu / Hlavní / Pomocný proud
· 2A / 1 s pulz Snížení proudu a Hlavní

· 4A / 1 s pulzní Aux

Záznam letových dat
· 7 letů s ~28 minutami dat na let
· Každý let zaznamenává nadmořskou výšku/rychlost 20 Hz a teplotu/napětí baterie 1 Hz

Telemetrie letových dat
· Konfigurovatelný sériový stream 0,5 Hz nebo 1 Hz 9600 bps
· Časové razítko, nadmořská výška, rychlost, teplota, události

Zpětná vazba HMI
· Programovatelná frekvence a extra hlasitý magnetický bzučák 85 dB
· Vysoce účinný červený LED indikátor stavu

Rozšiřující periferie a příslušenství (není součástí balení)
· Kabel rozhraní UDC USB pro zachycení zaznamenaných letových dat
· Zapojte LCD terminál pro rychlá konfigurace v terénu a načítání dat
· Počítačová aplikace mDACS pro pokročilou analýzu letu, konfiguraci a testování
· Balíček GPS / telemetrie s možností použití systému RTx
· Modul Bluetooth HC-06 pro bezdrátové ovládání rozhraní mDACS
