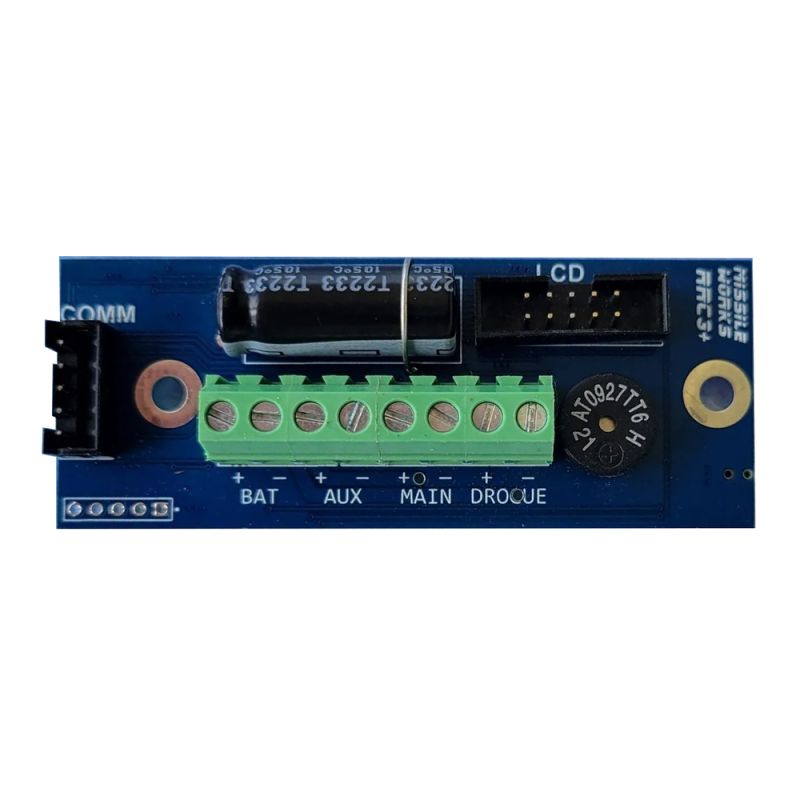

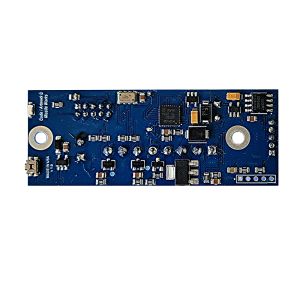

Altímetro doble despliegue RRC3+ - Missile Works

Altímetro barométrico y registrador de vuelo con doble capacidad de despliegue para modelos de cohetes de alto rendimiento. Totalmente programable y equipado con un tercer canal para diferentes usos. Nueva versión del RRC3.

El Controlador de Recuperación de Cohetes 3+ (RRC3+) es un altímetro barométrico de doble despliegue que ofrece las características de las unidades de gama alta, a un precio más accesible. Además de su capacidad básica de doble despliegue, el RRC3+ es una unidad de registro multivuelo que permite volar todo el día sin necesidad de detenerse para descargar datos entre vuelos.

El RRC3+ también proporciona una tercera salida auxiliar, altamente flexible y programable, que permite realizar maniobras de preparación, arranques en el aire, eventos de respaldo y una amplia gama de otras aplicaciones. El RRC3+ también admite la transmisión de datos en tiempo real durante el vuelo para nuestro sistema de telemetría RTx o para la interfaz con otros sistemas de control o radio de enlace descendente personalizados.

A pesar de este conjunto inigualable de capacidades intrínsecas y capacidad de expansión, el RRC3+ aún mantiene su sencilla funcionalidad de "comprarlo y volarlo". Literalmente, puedes conectar una batería y volarlo con doble despliegue desde el primer momento.

Las nuevas características del RRC3+ incluyen:

• Mide solo 65 mm x 25,5 mm y se monta de forma idéntica al RRC2+ y al RRC2L
• Impermeable a la corriente de descarga de la batería de litio gracias a la salida "IntelliFET" mejorada
• Salida auxiliar "IntelliFET" mejorada de 4 A para un encendido por etapas o del grupo de instrumentos mejorado
• Compatible con todos los componentes m3 (terminal LCD, interfaz UDC, Bluetooth) y conexión RTx
• Aún funciona con pilas alcalinas de 9 V y es programable mediante botón

Especificaciones

Características arquitectónicas
· MCU serie MSP430 de 16 MHz y 16 bits
· Memoria flash SST de 4 Mbit
· Sensor de presión MSI MS5607

Nota: Este sensor altímetro de alta resolución cuenta con un convertidor analógico-digital (ADC) ΔΣ de 24 bits, con coeficientes internos calibrados de fábrica que proporcionan una medición digital precisa de presión y temperatura de 24 bits. El diseño del RRC3 también proporciona un sistema de alimentación regulado exclusivamente por barómetro y aplica otras técnicas de reducción de ruido para una mayor precisión en los datos de presión.

· 40 K MSL (típico) / 100 K MSL (máximo)

Requisitos de alimentación
· 3,5 VCC a 10,0 VCC / Optimizado para alimentación por batería de 9 V
· 6 mA a 9 V en reposo / 35 mA a 9 V durante el funcionamiento piezoeléctrico y LED

Propiedades físicas
· Longitud: 65 mm
· Ancho: 25,5 mm
· Peso: ~14 gramos

Eventos de salida
· Drogue / Principal / Auxiliar
· 2 A / Pulso de 1 s Drogue & Principal

· 4 A / pulso de 1 s Aux

Registro de Datos de Vuelo
· 7 vuelos con ~28 minutos de datos por vuelo
· Cada vuelo registra altitud/velocidad a 20 Hz y temperatura/voltaje de la batería a 1 Hz

Telemetría de Datos de Vuelo
· Transmisión serial configurable de 0,5 Hz o 1 Hz a 9600 bps
· Marca de tiempo, altitud, velocidad, temperatura, eventos

Retroalimentación HMI
· Frecuencia programable y zumbador magnético extra fuerte de 85 dB
· Indicador de estado LED rojo de alta eficiencia

Periféricos y Accesorios de Expansión (no incluidos)
· Cable de interfaz USB UDC para capturar los datos de vuelo grabados
