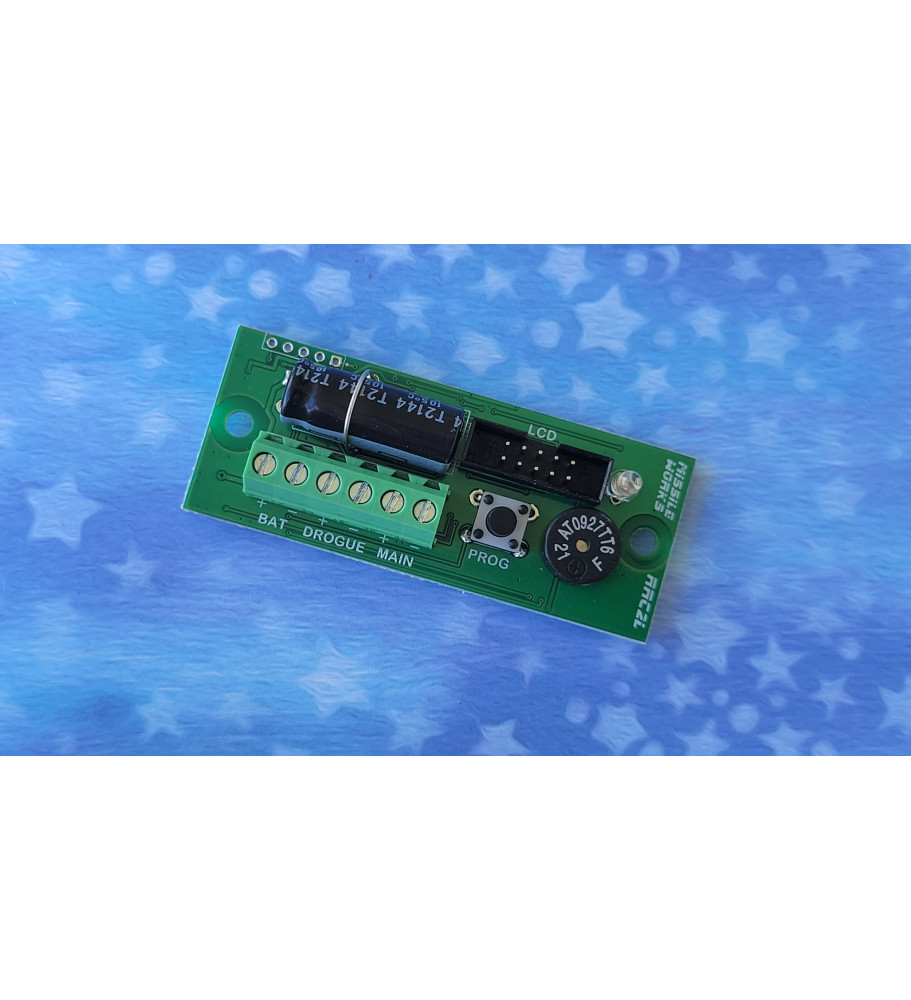

Altimètre Barométrique RRC2L - Missile Works

Le RRC2L est un altimètre barométrique à double éjection, avec des fonctionnalités pour les débutants et les experts. Petit et facile à installer et à utiliser, il est préprogrammé pour la double éjection et pour l'éjection du parachute principal à environ 166 mètres d'altitude. Les paramètres peuvent être modifiés à l'aide du bouton de l'appareil ou avec le terminal LCD en option. Il s'agit d'un appareil véritablement prêt à l'emploi, à un prix vraiment compétitif.

L'altimètre RRC2L présente plusieurs améliorations par rapport au RRC2+ original car il inclut certaines commandes héritées du "grand frère" RRC3. Ces opérations supplémentaires sont programmées à l'aide d'un quatrième et nouveau mode d'éjection qui utilise la sortie PRINCIPALE pour déclencher d'autres événements (allumage du deuxième étage, séparation des étages, etc.) tout en maintenant la récupération par éjection de la drogue.

Fonctionnalités

Architecture

• MCU MSP430 16 bits, 16 MHz
• Capteur de pression MSI MS5607

Remarque : Le capteur haute résolution utilisé est doté d'un CAN ΔΣ 24 bits, avec des coefficients internes calibrés en usine fournissant une pression et une température numériques précises sur 24 bits.

Plage de fonctionnement

• 12 000 mètres au-dessus du niveau de la mer (les capteurs sont capables d'atteindre 30 000 mètres d'altitude)

Remarque : Le RRC2L utilise un condensateur électrolytique contre les chutes de tension. Les condensateurs électrolytiques ont des diélectriques (semi-)liquides, qui peuvent s'évaporer sous vide.

Alimentation requise

• 3,5 Vcc à 10,0 Vcc/Optimisé pour l'alimentation par piles alcalines
• 9 V, 6 mA à 9 V au repos/35 mA à 9 V pendant le fonctionnement piézo et LED

Propriétés physiques

• Longueur : 58 mm
• Largeur : 23,5 mm
• Poids : ~ 10 grammes
• Montage via deux trous espacés de 50 mm

Actions sortantes

• Drogue / Main – La sortie MAIN peut être configurée pour déclencher différents événements
• Capacité actuelle 3 A à 9 V

Enregistrement des données de vol

Rapporte la hauteur maximale et enregistre cette valeur dans l'EEPROM. Enregistre la hauteur maximale et la tension de la batterie au démarrage sur l'EEPROM

Indications IHM

Buzzer magnétique à fréquence programmable et volume élevé (85dB), indicateur d'état LED rouge haute efficacité.
Programmation et lecture des données sur le terminal avec écran LCD (non inclus - à acheter séparément)

Paramètres programmables

• Bip sonore aigu et grave
• Expulsion du drogue à l'apogée / apogée +1 s.
• Éjection des deux parachutes à l'apogée, même avec retard
• Utiliser la sortie MAIN pour d'autres événements
• Éjection du parachute principal programmable à intervalles de 30 mètres à partir de 100 m AGL (166 m par défaut)
• Unités de mesure métriques ou impériales
