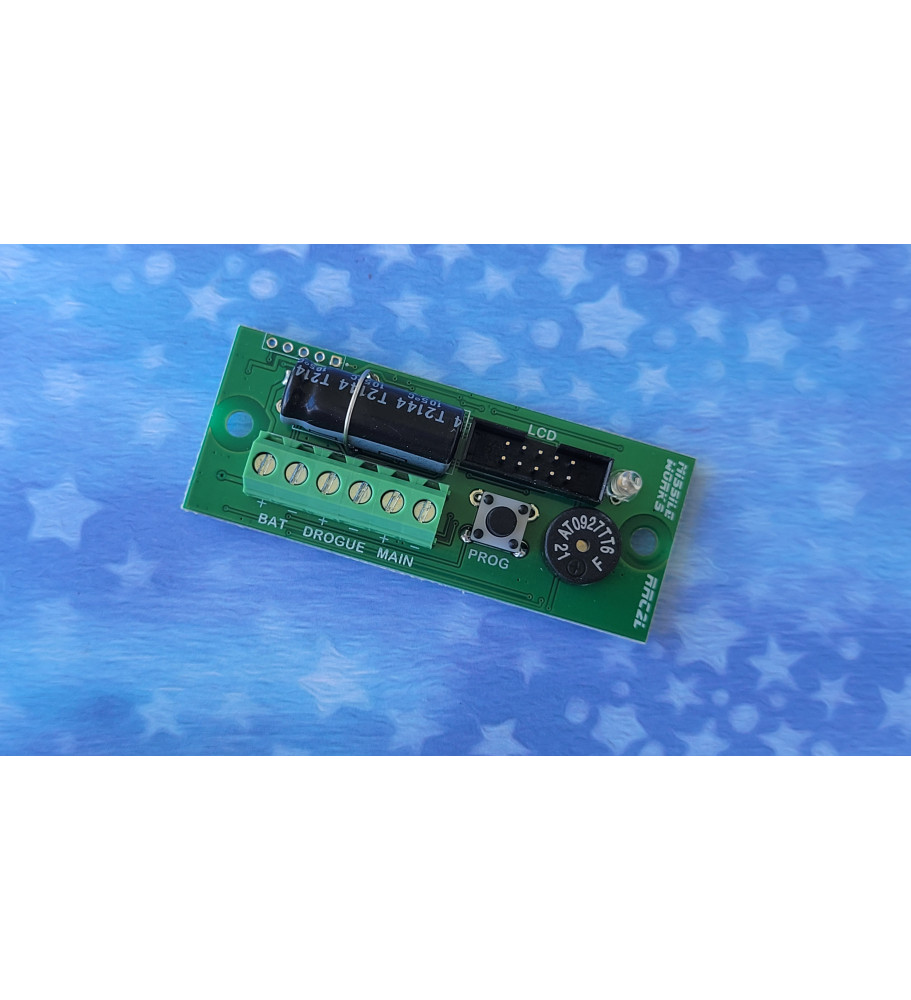

Altimetro barometrico RRC2L - Missile Works

L'RRC2L è un altimetro barometrico a doppia espulsione, con funzionalità sia per principianti che esperti. Piccolo e facile da installare e da usare, è pre-programmato per la doppia espulsione e per l'espulsione del paracadute principale a circa 166 metri di altezza. Le impostazioni si possono modificare tramite il pulsante presente sul dispositivo, oppure con il terminale LCD opzionale. E' un vero dispositivo pronto all'uso, ad un prezzo veramente competitivo.

L'altimetro RRC2L ha diversi miglioramenti rispetto all'originale RRC2+ perchè include alcuni controlli ereditati dal "fratello maggiore" RRC3. Queste operazioni aggiuntive sono programmate usando una quarta, nuova modalità di espulsione che utilizza l'uscita MAIN per attivare altri eventi (accensione secondo stadio, separazione stadi, ed altro) pur conservando il recupero tramite espulsione del drogue.

Caratteristiche

Architettura

• MCU MSP430 16 bit a 16MHz
• Sensore di pressione MSI MS5607

Nota: il sensore ad alta risoluzione utilizzato dispone di un ADC ΔΣ a 24 bit, con coefficienti interni calibrati in fabbrica che forniscono pressione e temperatura digitali precise a 24 bit.

Intervallo operativo

• 12000 metri s.l.m. (i sensori sono in grado di arrivare a 30000 metri s.l.m.)

Nota: Il RRC2L utilizza un condensatore elettrolitico contro i cali di tensione. I condensatori elettrolitici hanno dielettrici (semi-) liquidi, che possono evaporare nel vuoto.

Requisiti di alimentazione

• Da 3,5 VDC a 10,0 VDC / Ottimizzato per alimentazione a batteria alcalina
• 9V
 6mA @ 9V a riposo / 35mA @ 9V durante il funzionamento del piezo e del LED

Proprietà fisiche

• Lunghezza: 58mm
• Larghezza: 23,5 mm
• Peso: ~ 10 grammi
• Montaggio tramite due fori distanti 50 mm

Azioni in uscita

• Drogue / Main - L'uscita MAIN può essere configurata per attivare eventi diversi
• Capacità di corrente 3A @ 9V

Registrazione dati dei voli

Riporta l'altezza massima e salva questo valore nella EEPROM Registra su EEPROM l'altezza massima e la tensione della batteria all'accensione

Indicazioni HMI

Cicalino magnetico a frequenza programmabile ed alto volume (85dB) LED rosso indicatore di stato ad alta efficienza.
Programmazione e lettura dei dati sul terminale con schermo LCD (non incluso - da acquistare separatamente)

Impostazioni programmabili

• Tono alto e basso dei beep
• Espulsione drogue all'apogeo / apogeo +1 sec.
• Espulsione di entrambi i paracadute all'apogeo, anche con delay
• Utlizzo dell'uscita MAIN per altri eventi
• Espulsione del paracadute principale programmabile ad intervalli di 30 metri a partire da 100 m AGL (default 166 m)
• Unità di misura metriche o imperiali
