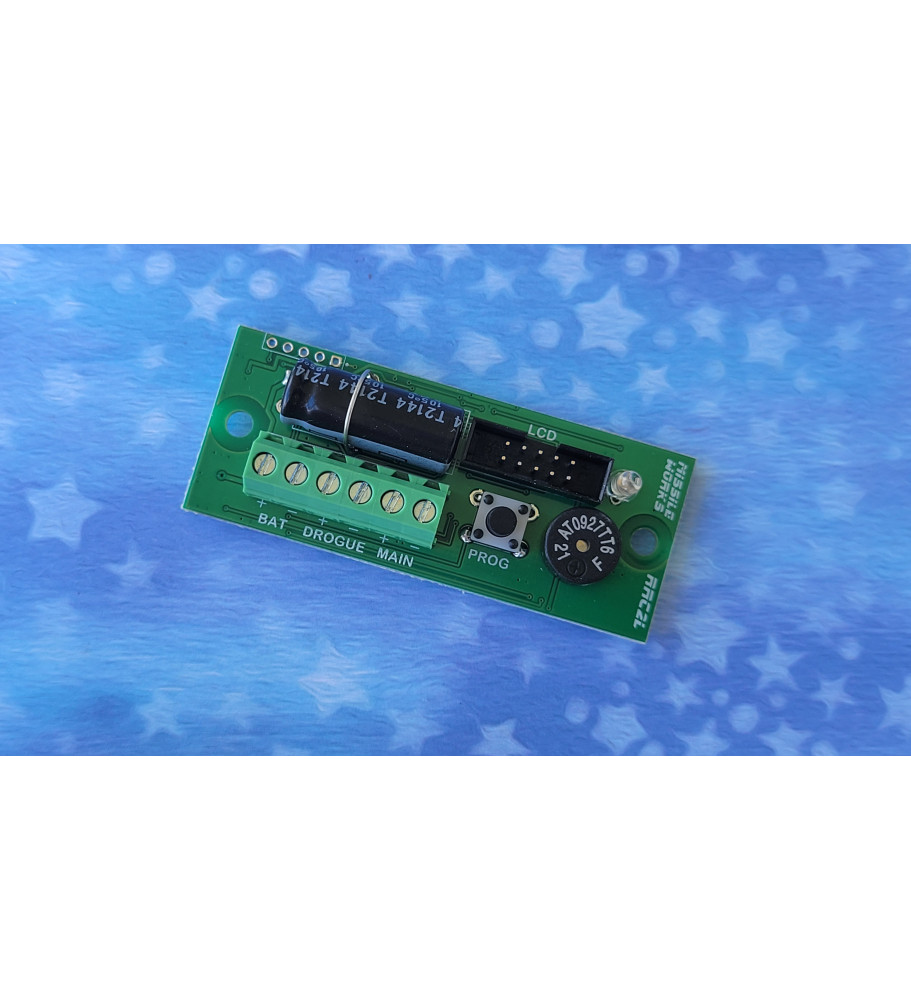

Barometrický výškoměr RRC2L - Missile Works

RRC2L je duální vyhazovací barometrický výškoměr s funkcemi pro začátečníky i experty. Malý a snadno se instaluje a používá, je předprogramován pro dvojité vyhození a pro vyhození hlavního padáku ve výšce přibližně 166 metrů. Nastavení lze změnit pomocí tlačítka na zařízení nebo pomocí volitelného LCD terminálu. Je to zařízení skutečně připravené k použití za skutečně konkurenceschopnou cenu.

Výškoměr RRC2L má oproti původnímu RRC2+ několik vylepšení, protože obsahuje některé ovládací prvky zděděné od „velkého bratra“ RRC3. Tyto dodatečné operace jsou naprogramovány pomocí čtvrtého, nového režimu vyhození, který využívá výstup MAIN ke spouštění dalších událostí (zapálení druhého stupně, oddělení stupně a další) při zachování obnovy vyhození drog.

Funkce

Architektura

• MSP430 16bitový 16MHz MCU
• Snímač tlaku MSI MS5607

Poznámka: Použitý snímač s vysokým rozlišením je vybaven 24bitovým ΔΣ ADC s továrně kalibrovanými interními koeficienty poskytujícími přesný 24bitový digitální tlak a teplotu.

Provozní rozsah

• 12 000 metrů nad mořem (senzory jsou schopny dosáhnout 30 000 metrů nad mořem)

Poznámka: RRC2L používá elektrolytický kondenzátor proti poklesu napětí. Elektrolytické kondenzátory mají (polo)kapalná dielektrika, která se mohou odpařovat ve vakuu.

Požadavky na napájení

• 3,5 V DC až 10,0 V DC / Optimalizováno pro napájení alkalickými bateriemi
• 9V 6mA @ 9V v klidu / 35mA @ 9V během piezoelektrického a LED provozu

Fyzikální vlastnosti

• Délka: 58 mm
• Šířka: 23,5 mm
• Hmotnost: ~ 10 gramů
• Montáž pomocí dvou otvorů vzdálených od sebe 50 mm

Odchozí akce

• Drogue / Main – Výstup MAIN lze nakonfigurovat tak, aby spouštěl různé události
• Proudová kapacita 3A @ 9V

Záznam letových údajů

Nahlásí maximální výšku a uloží tuto hodnotu do EEPROM. Zaznamená maximální výšku a napětí baterie při spuštění do EEPROM

Indikace HMI

Magnetický bzučák s programovatelnou frekvencí a vysokou hlasitostí (85dB), vysoce účinný červený LED indikátor stavu.
Programování a čtení dat na terminálu s LCD obrazovkou (není součástí dodávky - nutno dokoupit)

Programovatelná nastavení

• Vysoký a hluboký tón pípnutí
• Vypuzení drog v apogeu / apogee +1 s.
• Vysunutí obou padáků v apogeu, i se zpožděním
• Použití výstupu MAIN pro jiné události
• Odhoz hlavního padáku programovatelný v 30metrových intervalech počínaje 100 m AGL (výchozí 166 m)
• Metrické nebo imperiální jednotky měření
