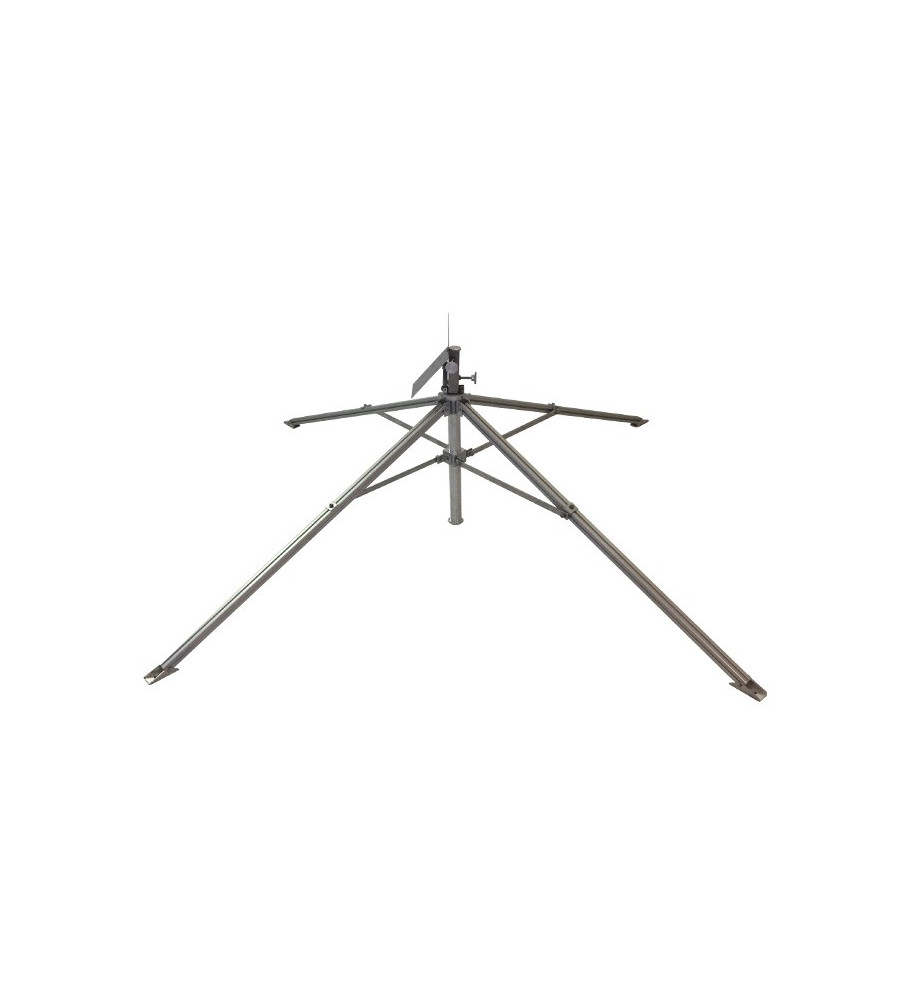

Rampe de lancement SierraPad

SierraPad est une rampe de lancement universelle pour les modèles réduits de fusées, conçue pour les grandes fusées, mais qui fonctionne également parfaitement avec les petites.

La rampe de lancement SierraPad est la solution ultime pour le pilote individuel, les groupes ou les clubs. Elle permet le lancement de fusées de toutes tailles et est idéale pour les fusées de niveau 1 et de niveau 2. Elle est facilement réglable en fonction du vent, peut être inclinée pour charger la fusée et peut être équipée de tout type de rail ou de tige de lancement.

Pourquoi avons-nous conçu cette rampe de lancement ?

Jusqu'à présent, il n'existait aucune rampe de lancement facilement disponible sur le marché qui soit adaptée au lancement de fusées avec un moteur plus grand que F ou G, et qui puisse accepter des rails de lancement ou des tiges de lancement de n'importe quel diamètre.

Dans de nombreux cas, la seule solution était de la construire sur mesure, avec toutes les difficultés liées à la récupération et à la sélection des matériaux, à l'usinage et au coût. La seule solution était souvent de se contenter de pas de tir pas 100% fonctionnels, lourds, difficiles à transporter et à régler.

Pendant plus de vingt ans passés sur les terrains de lancement dans diverses régions d'Europe, nous avons examiné de près les différents pas de tir utilisés. Nous avons constaté qu'il s'agissait toujours de spécimens uniques, fabriqués maison par ceux qui en avaient l'occasion, chers, trop lourds, peu maniables, trop compliqués ou trop peu polyvalents. Et la plupart n'avaient pas de système efficace pour les ajuster face au vent et pour charger la fusée. Également très rares, voire inexistants, étaient les pas de tir pouvant accueillir des rails et des tiges de toutes tailles.

Avec le pas de tir SierraPad, nous avons voulu mettre un terme à tout cela : SierraPad peut utiliser des rails jusqu'à 30 x 30 mm (non inclus) et des tiges de lancement à partir de 3 mm (non incluses) avec un système de verrouillage efficace et rapide ; Il a une empreinte de 150 x 150 cm avec quatre pieds pour une stabilité exceptionnelle ; le support rail/tige peut pivoter pour contrer le vent mais se déverrouille rapidement pour être incliné afin de faire glisser la fusée sur le rail sans perdre le réglage du pivot.

Inclinaison et réglage

Une caractéristique dont nous sommes particulièrement fiers est la solution que nous avons trouvée pour permettre le réglage du patin contre le vent, simple et efficace, tout en pouvant le détacher et l'incliner vers le bas pour faire glisser la fusée sur le rail en même temps. Un manchon fileté permet de régler finement l'inclinaison, en utilisant seulement deux doigts, tandis qu'une goupille à ressort déverrouille le manchon et permet d'incliner complètement le support rail. Une fois la fusée montée sur le rail (ou la tige de lancement), le support est remis en position verticale et le manchon verrouillé avec la goupille sans perdre le réglage du vent.

De plus, toute la tête du patin est rotative et peut être verrouillée avec un bouton à vis. Français Ainsi, vous n'aurez jamais besoin de demander l'aide de vos amis pour faire tourner la rampe lorsque le vent tourne : déverrouillez simplement la tête, faites-la tourner dans la bonne direction et verrouillez-la à nouveau. Vous pouvez le faire même avec la fusée déjà montée sur la rampe !

Support de fusée

Chaque rampe de lancement que nous avons utilisée ou que nous avons vue jusqu'à présent manquait d'un moyen efficace de soutenir la fusée avant le lancement. Une solution improvisée est souvent adoptée, ou un accessoire supplémentaire était nécessaire. Avec le SierraPad, nous avons trouvé une solution simple : le déflecteur d'échappement a une longue partie verticale qui supporte les fusées de toute forme sur leurs ailerons, en gardant le bas de la fusée haut sur la partie inclinée du déflecteur, suffisamment pour placer facilement l'allumeur dans le moteur et en évitant que la fusée ne touche le déflecteur en même temps. Avec cette solution, même les fusées à empennage sont facilement supportées.

Robuste et léger

Grâce à une construction très soignée, des matériaux de haute qualité et des renforts de pieds, SierraPad peut supporter des fusées pesant plus de 10 kg. En fait, il peut supporter des fusées encore plus lourdes, mais lorsqu'une fusée dépasse un certain poids, il faut également une plateforme avec une empreinte plus grande que SierraPad. Nous ne voulions pas fabriquer une plateforme pour les plus grandes fusées existantes, mais plutôt une plateforme adaptée aux fusées les plus courantes. Veuillez noter qu'avec SierraPad, vous pouvez lancer des fusées avec des moteurs J sans problème, mais vous pouvez le pousser jusqu'à K.

La tête entière de la plateforme est en acier inoxydable, insensible à la corrosion des gaz d'échappement et facile à nettoyer. Les pièces qui ne sont pas affectées par les gaz d'échappement sont en aluminium découpé au laser. De cette façon, nous avons pu réduire le poids sans sacrifier la résistance : seulement 7,5 kg !

Stabilité maximale

Le SierraPad est doté de quatre pieds, ce qui lui confère une stabilité maximale. Si vos pieds ne sont toujours pas en sécurité, les pieds des pieds sont dotés d'un trou qui vous permet de fixer la rampe au sol.

Caractéristiques :

• Peut utiliser des tiges de 3 mm et tout type de rail jusqu'à 30 x 30 mm
• Dégagement rapide pour la tige et le rail
• Tête et déflecteur en acier inoxydable
• Déflecteur haut pour soutenir la fusée
• Tête pivotante à 360 degrés, avec bouton de verrouillage
• Réglage précis de la résistance au vent
• Inclinable pour monter la fusée sans perdre le réglage du vent
• Supporte jusqu'à 10 moteurs et fusées de plus de 10 kg
• Hauteur réglable pour une utilisation plus confortable
• Quatre pieds pliables pour une stabilité maximale
• Pieds et renforts en aluminium pour réduire le poids
• Pieds percés pour les piquets
• Ne nécessite aucun outil
• Poids : 7,5 kg
• Longueur des pieds : 100 cm
• Emprise au sol maximale : 150 x 150 cm
• Volume fermé : 130 x 20 x 20 cm

Rail ou tiges de lancement non inclus
