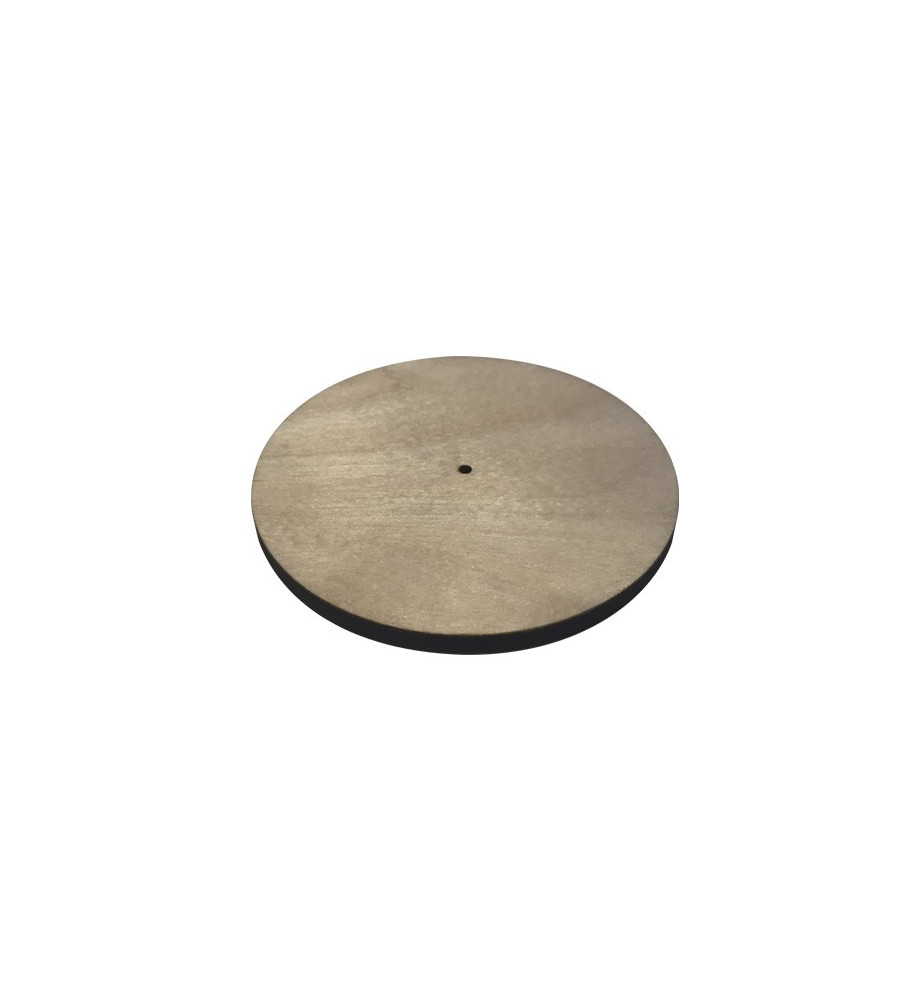

Sperrholzscheibe zum Schließen von LOC/Precision-Rohrkupplungen TC-3.00

Die häufigste Verwendung für diese Scheiben ist die Herstellung von Rumpfabschnitten, die das können vom Rest der Rakete getrennt. Diese Scheiben dienen zum Verschließen der Kupplung an einem Ende und zum Anbringen einer Schrauböse zum Anschließen des Gummiseils. Die häufigste Verwendung ist die Herstellung eines Nutzlastabschnitts.

HINWEIS: Der Außendurchmesser dieser Scheiben ist kleiner als der von Schotten (LBP-XX-Typ), da sie dazu gedacht sind, in eine Kupplung eingeklebt zu werden, was offensichtlich der Fall ist einen kleineren Durchmesser als das Rohr.

Diese Scheiben sind aus luftfahrttauglichem Birkensperrholz lasergeschnitten, kompakt, robust und leicht, mit einer Dicke von 4 mm.

Laserschneiden garantiert hohe Genauigkeit und Wiederholgenauigkeit. Dank dieser Schneidtechnik sind die Größen aller Scheiben mit demselben Durchmesser vollkommen identisch, eine Qualität, die bei kommerziellen Scheiben, die mit herkömmlichen Werkzeugen hergestellt werden, nicht oft zu finden ist.

Obwohl die Durchmesser genau sind, eine kleine Toleranz ist möglich. Die Rohre selbst weisen geringfügige Durchmesserunterschiede zum Nennwert auf. In diesen Fällen genügt ein wenig Schleifen mit feinem Schleifpapier, um eine perfekte Passform zu erzielen.

Der Bulkplate-Typ wird durch einen sehr einfachen, leicht lesbaren Code identifiziert:

< strong>Erster Buchstabe: L = LOC-kompatibel, P = Public Missiles-kompatibel
Verbleibende drei Buchstaben: CBP = Coupler BulkPlate
Zwei Ziffern: Durchmesser des Außenrohrs in mm

So ist beispielsweise das LCBP-66 mit einer Bulkplate kompatibel mit LOC/Precision Ltd. 66-mm-Rohrkupplungen (TC-2.56)
