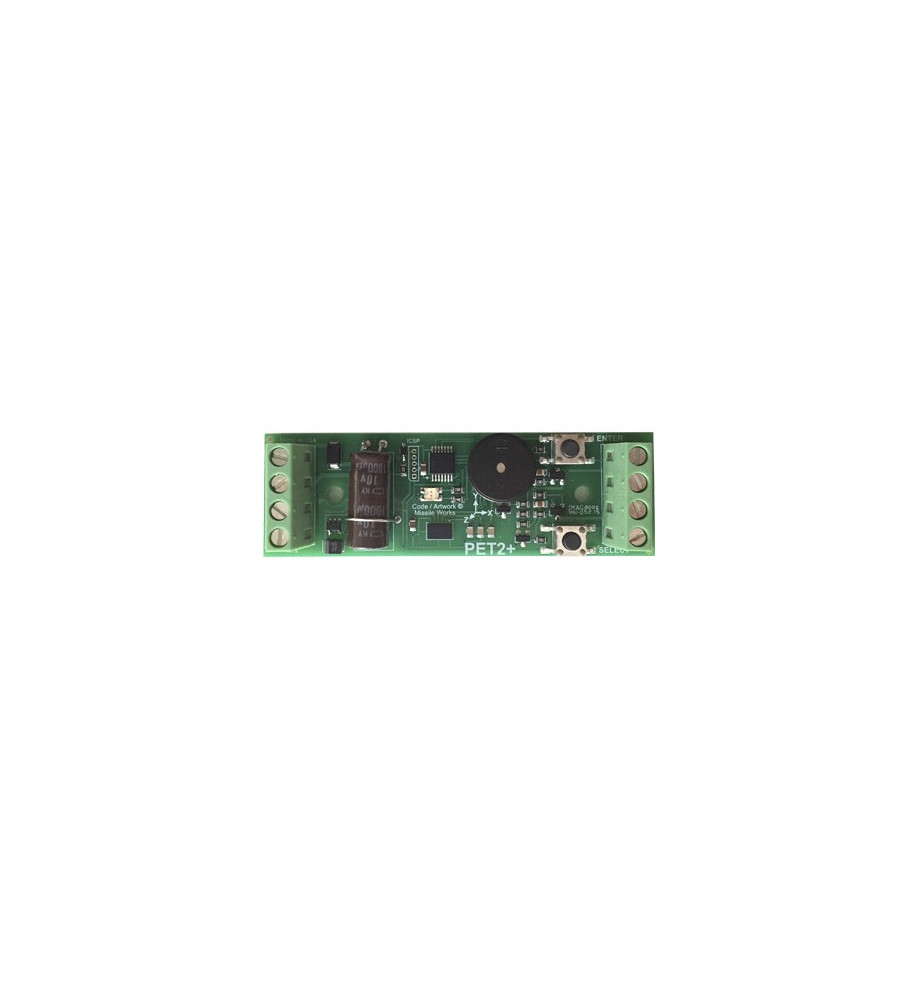

Timer PET2+ - Missile Works

Časovač PET2+ nastavuje nový výkonový standard s nejpokročilejšími a nejuniverzálnějšími funkcemi duálního časovače událostí, které jsou dnes v High Power Rocketry k dispozici. Je to perfektní volba pro staging, airstarty nebo jiné specializované aplikace časování od nejjednodušších po nejsložitější projekty.

Časovač PET2+ překračuje možnosti „hloupého časovače“ tím, že poskytuje programovatelné rozsahy G a integrační časování, takže můžete rozlišit odpalování nebo kata od skutečných událostí „zapálení motoru“. Spojte tyto schopnosti s jeho orientací ve 3 osách a získáte maximálně přizpůsobitelný časovač pro všechny úkoly HPR v oblasti časování letu.

SPECIFIKACE

Funkční prvky

• 2 zcela nezávislé programovatelné palubní časovače
• 3osá orientace poskytuje nejflexibilnější možnosti montáže pro váš projekt
• 3 programovatelné časové základny
• 4 programovatelné spouštěcí události
• Vstupní obvod break-wire se zablokuje s jakoukoli spouštěcí událostí pro zabezpečení proti selhání
• Nezávisle programovatelné spouštění v rozsahu G
• Programovatelné trvání výstupního pulzu události
• Operace časovače jednorázové nebo intervalu opakování
• Operace detekce mimo osu a automatické orientace
• Interaktivní programování menu a ovládání pomocí tlačítek a LED diod
• Všechny uživatelské nastavené hodnoty jsou uloženy v energeticky nezávislé paměti EEPROM
• Kompletní funkce integrované diagnostiky pomocí POST

Fyzikální a provozní funkce

• Malý "Mini" půdorys (jen 25 mm široký x 80 mm dlouhý)
• Schopnost 29 mm
• Prakticky celá konstrukce SMD s konformním povlakem ze silikonové pryskyřice
• Úplná kalibrace ETE (End-to-End) pro vynulování provozních tolerancí
• Vyhrazené "velké šroubové" kompresní terminály
• Snadná montáž se dvěma otvory pomocí šroubů M3

Nastavené hodnoty časovače 1 a časovače 2

• Úroveň spouštění MEIG – nastavitelná od 2 do 5 G v krocích po 1 G
• Úroveň spouštění SEIG – nastavitelná od 2 do 5 G v krocích po 1 G
• Inerciální spouštěcí událost – MEIG / MECO / SEIG / SECO
• Doba integrace spouště – nastavitelná od 0,1 do 3 sekund v krocích po 0,1 sekundy
• Funkce přerušení drátu – N/A, exkluzivní spoušť, blokovací spoušť
• Interval časovače – nastavitelný od 1 do 100 (v závislosti na časové základně)
• Časová základna – rychlá (0,1 s) / pomalá (1 s) / extra pomalá (2 s)
• Časovač – jednorázové / opakování

POZNÁMKA:

MEIG = Main Engine IGnition – Zapalování hlavního motoru
SEIG = Second Engine IGnition – Druhý stupeň nebo sekundární zapalování motoru
MECO = Main Engine Cut-Off – Vypnutí hlavního motoru
SECO = Second Engine Cut-Off – Vypnutí druhého stupně nebo sekundárního motoru

Globální nastavené hodnoty

• Interciální spouštěcí osa – osa X / osa Y / osa Z / Automatická detekce
• Off-Axis / Off Calibration – nastavitelné na více než +/- 20 stupňů
• Piezo tón – vysoký / nízký tón

Diagnostické funkce

• Režim testu vstupu kontinuity
• Režim testu výstupu MosFET
